La mesure directe des longueurs

Ecouter

Résumé

Il existe différentes méthodes pour mesurer des longueurs (chaînage) sur un chantier. En effet, on peut utiliser :

un odomètre
un télémètre laser
un mètre ruban

Qu’est-ce que la méthode avec un odomètre ?

L’odomètre, aussi appelé « roulette », rend possible la mesure de grandes distances, lorsque l’on implante une signalisation ou bien lors du suivi de chantier.

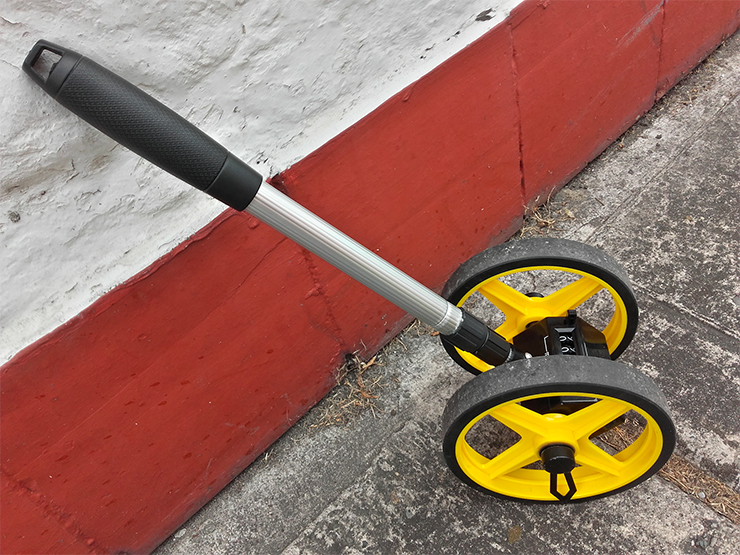

Roue de mesure jaune et noire utilisée pour relever une longueur au sol — Roue de mesure. Crédit : EEIM / Wikimedia Commons — Licence : CC BY.

Qu’est-ce que la méthode avec un télémètre laser ?

Le télémètre laser, aussi appelé « laser-mètre », permet la mesure de distances, mais il est aussi capable de calculer des surfaces et des volumes.

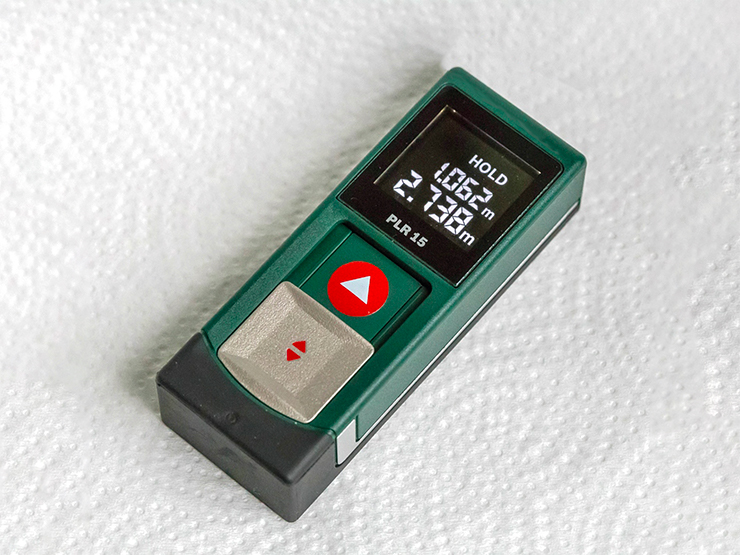

Télémètre laser portatif affichant une mesure de distance — Télémètre laser. Crédit : Hedwig Storch / Wikimedia Commons — Licence : CC BY.

Le télémètre laser a une portée allant de 20 cm à 200 m.
La jumelle laser-mètre a une portée allant de 5 m à 4 km.

Qu’est-ce que la méthode avec un mètre ruban ?

Le mètre ruban, aussi appelé « décamètre », permet la mesure et le report de distances.

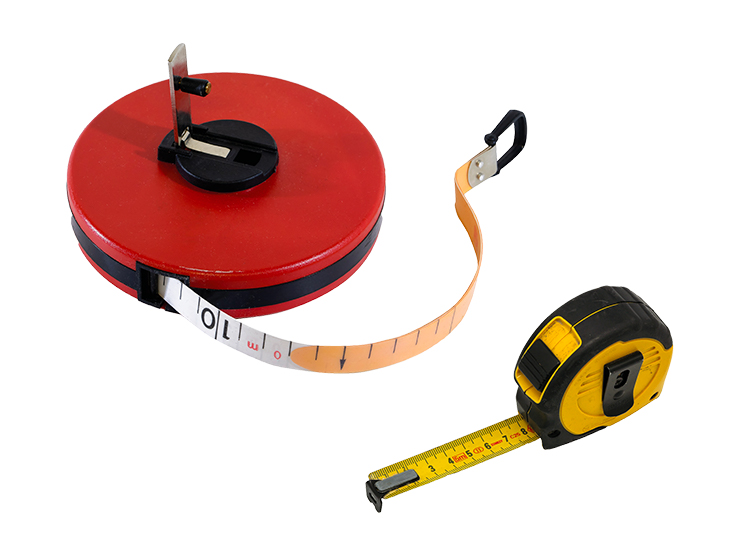

Ruban d’arpenteur rouge et deux mètres rubans utilisés pour mesurer des longueurs — Rubans et mètres de mesure. Crédit : W.carter / Coyau / Wikimedia Commons — Licence : CC BY.

Mesure partielle

Schéma de deux longueurs mesurées successivement avec un ruban — Mesure bout à bout au ruban. Crédit : tpdemain — Licence : CC BY.

Pour mesurer la longueur partielle AB, on place le ruban en démarrant du point A et on le déroule jusqu’au point B.
On procède de la même manière pour les autres longueurs partielles (BC et CD).

Mesure cumulée

Schéma d’une mesure décomposée en plusieurs portées horizontales sur une pente — Mesure sur terrain irrégulier. Crédit : tpdemain — Licence : CC BY.

On commence par placer le ruban au point A.
On déroule ensuite le ruban et à chaque passage par un point (B, C et D), on relève la cote (longueur).
Avec cette méthode on obtient des résultats précis en évitant le cumul d’erreurs. Le report rapide des mesures sur un plan rend cette méthode très efficace.

Règles à respecter

Il faut positionner le mètre ruban sur les repères :

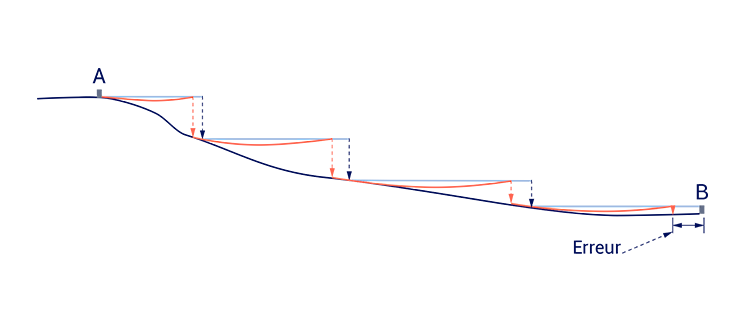

Schéma de portées horizontales mesurées entre plusieurs points sur un relief irrégulier — Mesure en terrain accidenté. Crédit : tpdemain — Licence : CC BY.

On vérifie que le point « 0 » du mètre ruban soit correctement placé sur le point d’origine :

Schéma d’un ruban horizontal et d’une mesure verticale entre deux points — Mesure d’un dénivelé au ruban. Crédit : tpdemain — Licence : CC BY.

En pente, on déroule le ruban du point le plus haut vers le point le plus bas :

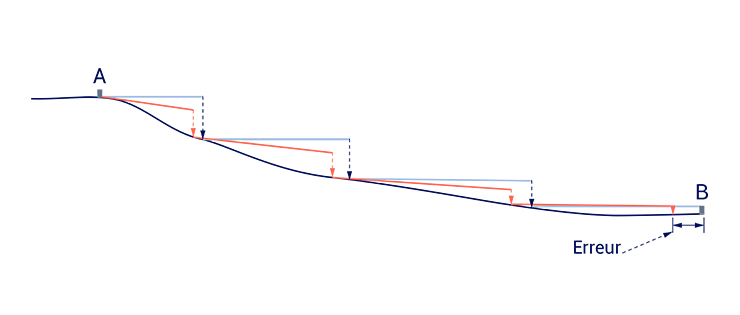

Schéma d’une longueur mesurée par segments horizontaux successifs entre deux points — Mesure par ressauts sur une pente. Crédit : tpdemain — Licence : CC BY.

Les maladresses suivantes entraînent toutes des erreurs sur la mesure totale :

un défaut d’alignement

Schéma d’un ruban suivant le relief et de sa projection horizontale — Projection horizontale d’une longueur. Crédit : tpdemain — Licence : CC BY.

un défaut de tension

Schéma montrant un ruban dévié de l’alignement entre deux points — Erreur d’alignement d’un ruban. Crédit : tpdemain — Licence : CC BY.

un défaut d’horizontalité

Schéma comparant une mesure inclinée à sa projection horizontale — Correction d’une mesure non horizontale. Crédit : tpdemain — Licence : CC BY.

©TP Demain 2020 (Photographie 1 : EEIM/Wikimedia Commons ; photographie 2 : Hedwig Storch/Wikimedia Commons ;
photographie 3 : W.carter/Coyau/Wikimedia Commons)
