- Les joints d’étanchéité protègent les composants hydrauliques contre les fuites.
- En règle générale, on monte des joints statiques entre deux pièces immobiles, des joints dynamiques entre deux pièces mobiles.
Quels sont les différents types de joints ?
- Joint d’étanchéité
-
Le joint d’étanchéité est un joint qui protège les composants des circuits hydrauliques contre les fuites.
-
Il existe différents types de joints.
Les joints statiques :
- joints toriques pour les corps de vérins
- joints plats pour les couvercles de vérins
Les joints dynamiques :
- garnitures de piston et tiges de piston
- joints pour arbre tournant
En règle générale, on monte des joints statiques entre deux pièces immobiles, des joints dynamiques entre deux pièces mobiles.
Comment est construit un joint tournant hydraulique ?
Le joint tournant hydraulique assure la continuité des fonctions hydrauliques entre la tourelle et le châssis d’une pelle hydraulique à chenilles ou à pneus.
Le noyau du joint tournant comporte autant de ports que de circuits hydrauliques nécessaires pour le châssis.

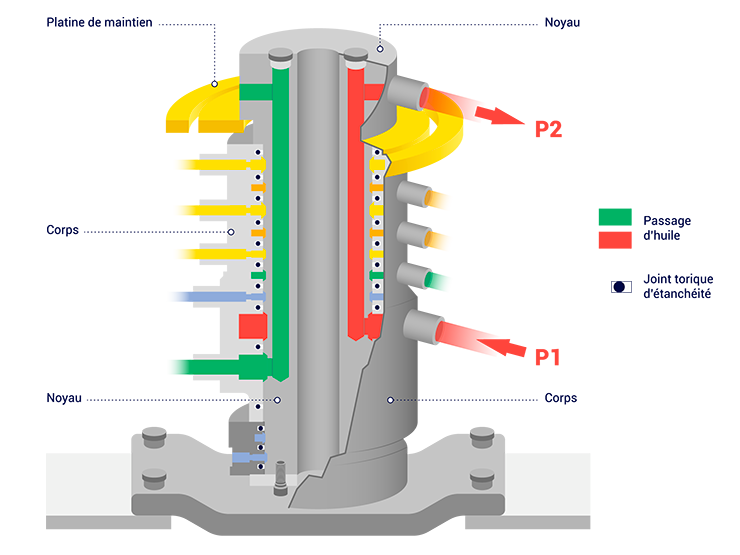

On voit sur le schéma que chaque port (P1 et P2 par exemple) dispose d’un conduit mis en relation avec une gorge qui se situe à l’extérieur du noyau (en vert et en rouge).
Pour chaque gorge, deux joints toriques placés au-dessus et au-dessous assurent l’étanchéité quel que soit le mouvement de la tourelle.
