Résumé

Les éléments à maçonner se rencontrent sous différentes natures et formes : briques, parpaings, blocs de béton cellulaire, moellons en pierre naturelle.
La mise en œuvre de ces éléments doit suivre les règles du NF DTU 20.1 « Ouvrages en maçonnerie de petits éléments – parois et murs ».

Qu’est-ce qu’un ouvrage maçonné ?

Maçonner un ouvrage consiste à assembler entre eux divers éléments solides (moellons, briques, parpaings, etc.) à l’aide d’un mortier à base de liant hydraulique, tel que le ciment, de chaux et d’adjuvants.

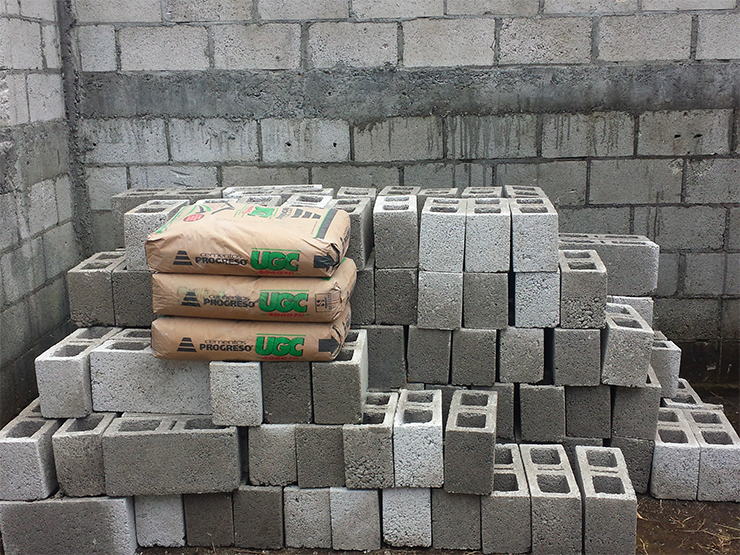

Blocs de maçonnerie, sacs de ciment et éléments préfabriqués empilés — Matériaux pour ouvrages maçonnés. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

Comment sont appareillés les ouvrages maçonnés ?

Les murs de pierres maçonnées sont constitués de pierres hourdées au mortier de chaux. Les pierres sont montées lit par lit. Les deux parements d’un mur sont régulièrement reliés entre eux par de longues pierres traversantes appelées boutisses et destinées à consolider et stabiliser l’ouvrage.

Coupe d’un mur en pierres maçonnées montrant les parements, le blocage et les pierres traversantes — Constitution d’un mur en pierres maçonnées. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

Le montage des éléments à maçonner (l’appareillage), quelle que soit la nature des blocs utilisés, s’effectue à joints croisés pour garantir une plus grande stabilité de l’ouvrage dans le temps.

Comparaison entre des joints verticaux alignés incorrects et des joints croisés corrects — Joints croisés d’une maçonnerie. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

En fonction de la nature des blocs utilisés, on agence le montage selon différents types d’appareils :

appareil réglé

Mur de pierres disposées en assises régulières selon un appareil réglé — Appareil réglé en maçonnerie. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

appareil à assises irrégulières réglées

Mur de pierres disposées en assises de hauteurs différentes mais régulièrement nivelées — Appareil à assises irrégulières réglées. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

appareil alterné

Mur de pierres présentant une alternance régulière de blocs et de joints — Appareil alterné en maçonnerie. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

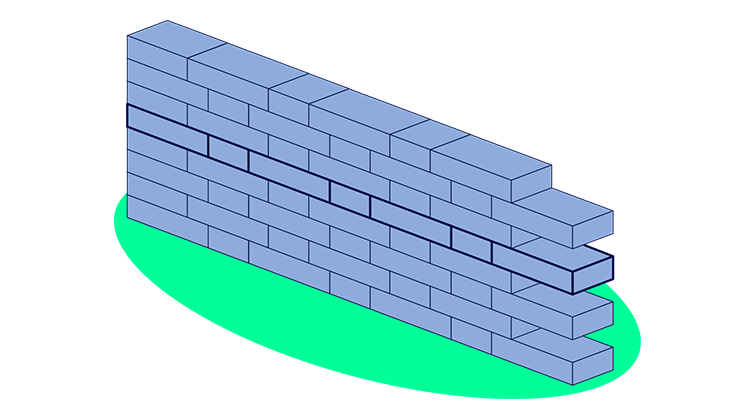

appareil en boutisses

Mur de pierres intégrant des boutisses traversantes pour relier les parements — Appareil en boutisses. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

appareil en opus incertum

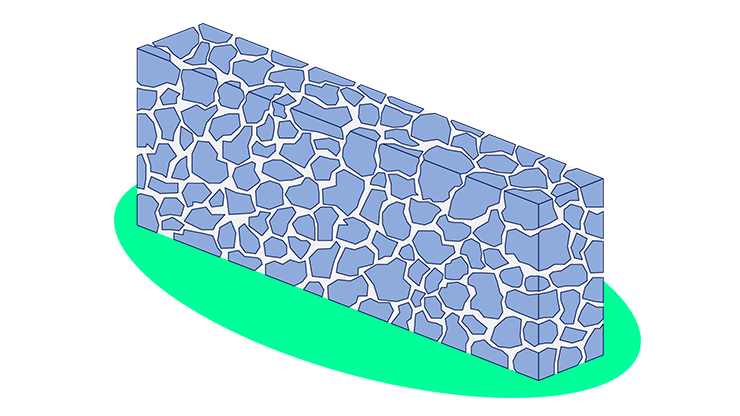

Mur de pierres irrégulières assemblées sans assises continues — Appareil en opus incertum. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

appareil mixte à mosaïque brouillée

Mur associant une maçonnerie irrégulière et des zones appareillées — Appareil mixte à mosaïque brouillée. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

Les angles et les jonctions de murs doivent faire l’objet d’appareillages particuliers, afin d’assurer un chaînage correct des différents pans :

appareillage en harpage de tête

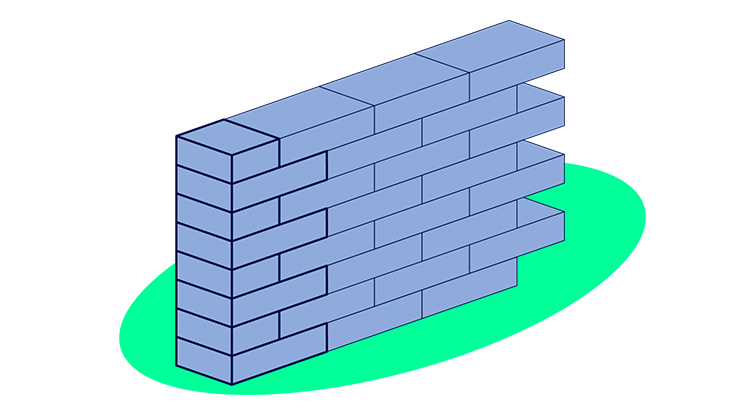

Extrémité de mur appareillée en alternant des pierres saillantes — Harpage de tête. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

appareillage en harpage en besace

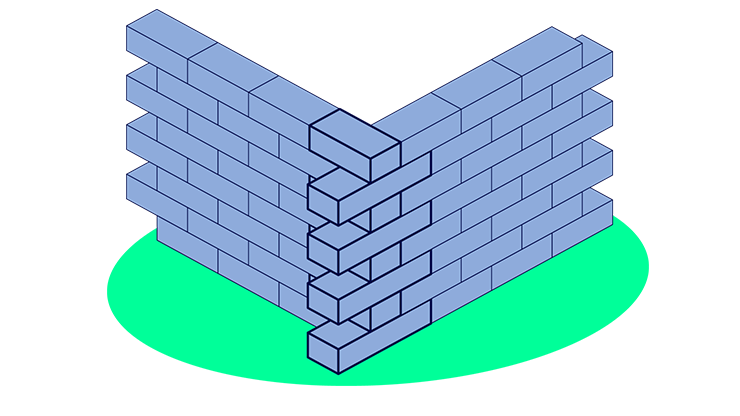

Angle de deux murs appareillé avec des pierres alternées en besace — Harpage en besace. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

appareillage en harpage à décrochement

Angle de murs monté par niveaux successifs en décrochement — Harpage à décrochement. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

appareillage en harpage d’angle avec arrachements d’attente

Angle de mur comportant des pierres en attente pour une future liaison — Harpage d’angle avec arrachements d’attente. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

appareillage en harpage de refend en jambe étrière

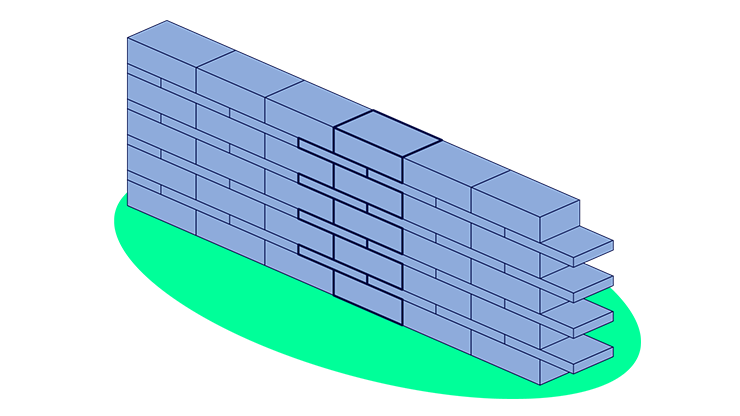

Jonction d’un mur de refend avec un mur principal par une jambe étrière — Harpage de refend en jambe étrière. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

chaîne verticale en pierre

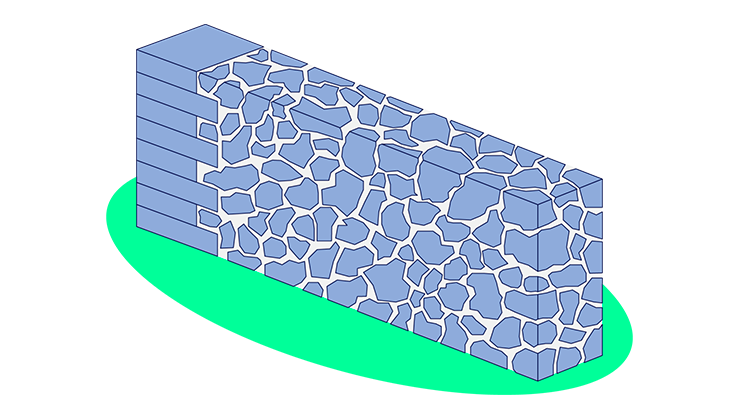

Mur en pierres comportant une chaîne verticale appareillée — Chaîne verticale en pierre. Crédit : Florent Dal Pos / EGLEFOR — Licence : CC BY.

©TP Demain 2020 (Illustrations : Florent Dal Pos/EGLEFOR)
