L’identification des affleurants des réseaux

Résumé
  • Identifier les affleurants permet de découvrir la présence possible de réseaux dans le sous-sol.
  • Dans la recherche des affleurants, tous les affleurants doivent être pris en compte.
  • Ils constituent la partie visible en surface d’un réseau enterré.

Quels sont les affleurants les plus courants ?

Apprendre à rechercher et à identifier les affleurants les plus courants permet de faire des hypothèses sur la présence de réseaux enterrés dans la zone de travaux.
Les principaux affleurants rencontrés sont :

  • les avaloirs, grilles (EP)
  • les bouches à clef (AEP)
  • les armoires encastrées (gaz, électricité)
  • le regard de visite (EU, EP)
  • les plaques (gaz, telecom)
  • la remontée aéro-souterraine sur poteau (électricité)

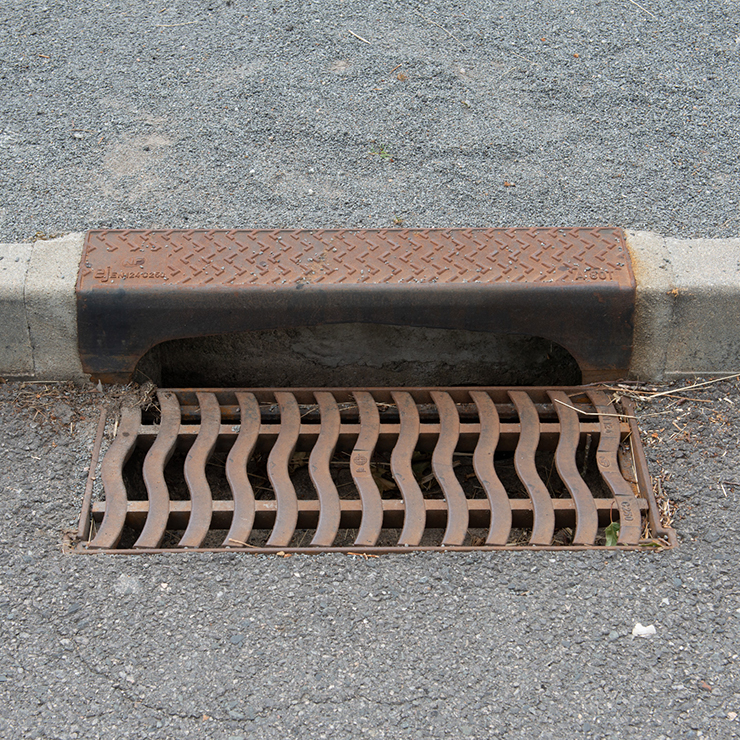

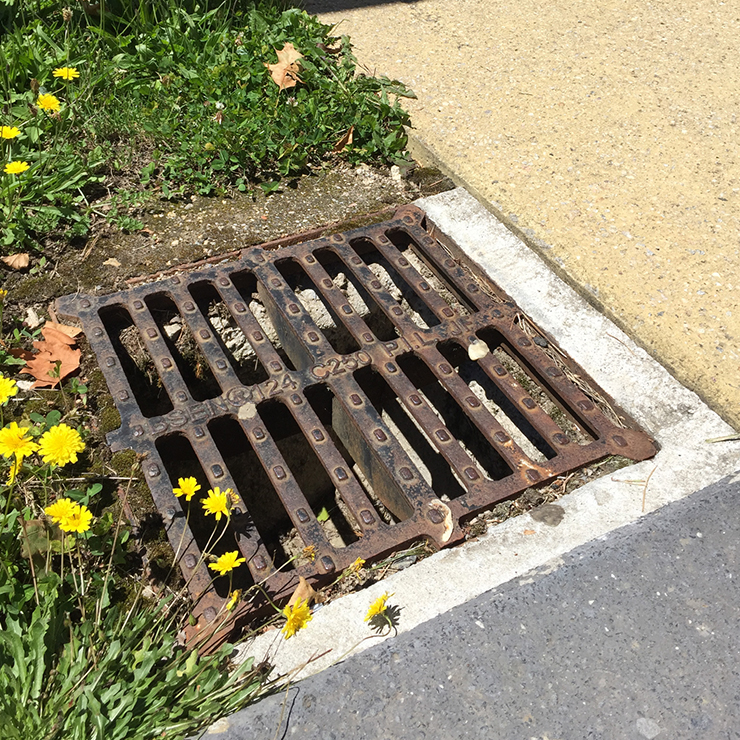

  • Avaloir à grille aménagé dans une bordure pour recueillir les eaux de ruissellement
    Avaloir à grille en bordure de chaussée. Crédit : Philippe Pichard / EGLEFOR — Licence : CC BY.



  • Grille rectangulaire d’évacuation des eaux pluviales placée au bord d’une surface engazonnée
    Grille d’évacuation des eaux pluviales. Crédit : Guillaume Magnaudet / EGLEFOR — Licence : CC BY.

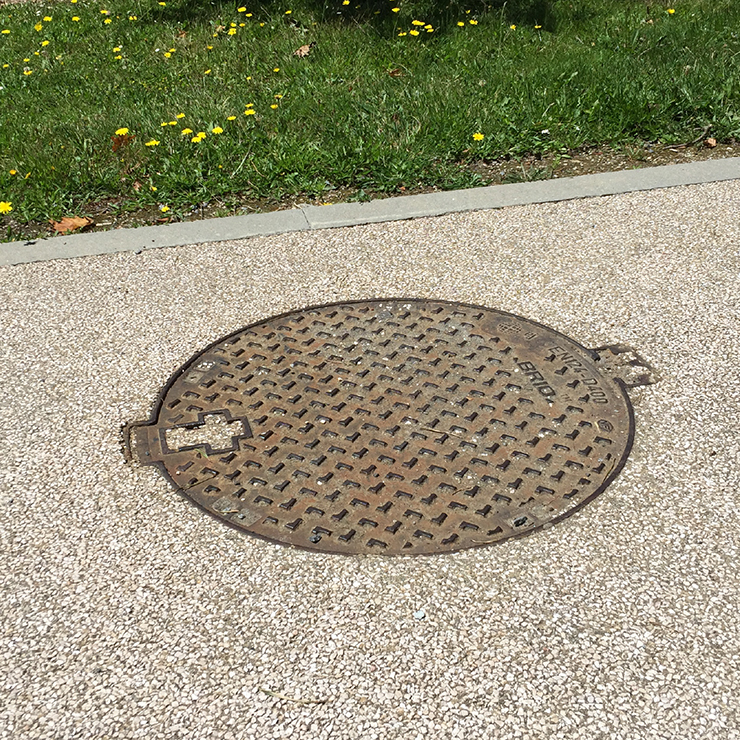

  • Tampon de regard circulaire encastré dans une chaussée
    Tampon de regard circulaire. Crédit : Guillaume Magnaudet / EGLEFOR — Licence : CC BY.

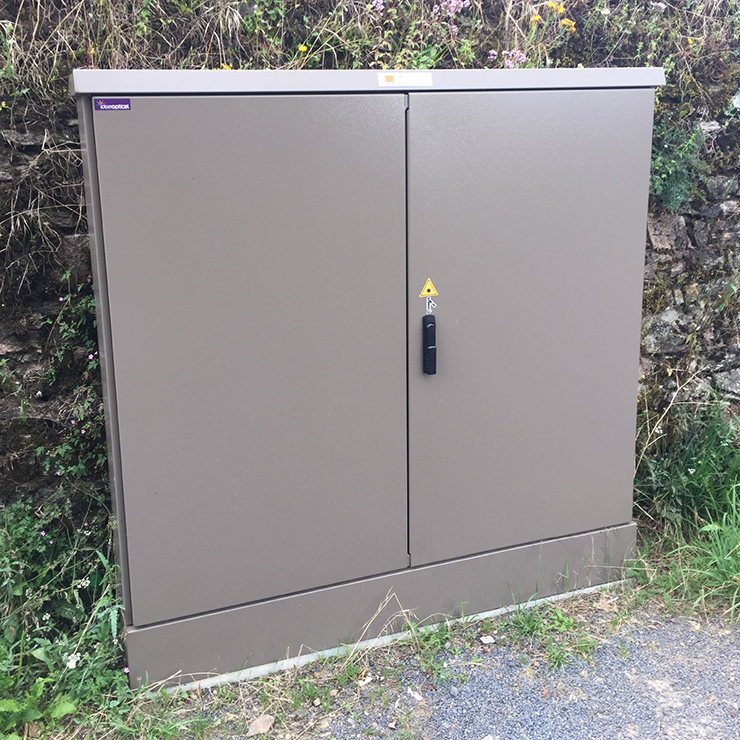

  • Armoire technique grise installée en bordure de voie
    Armoire technique de réseau. Crédit : Guillaume Magnaudet / EGLEFOR — Licence : CC BY.

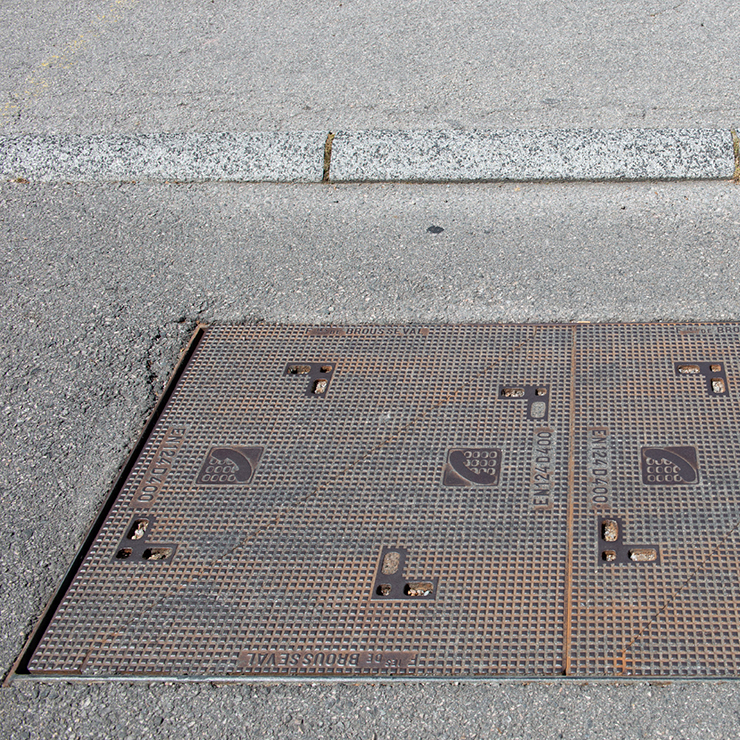

  • Trappe métallique rectangulaire encastrée dans un revêtement de voirie
    Trappe de réseau dans le revêtement. Crédit : Philippe Pichard / EGLEFOR — Licence : CC BY.

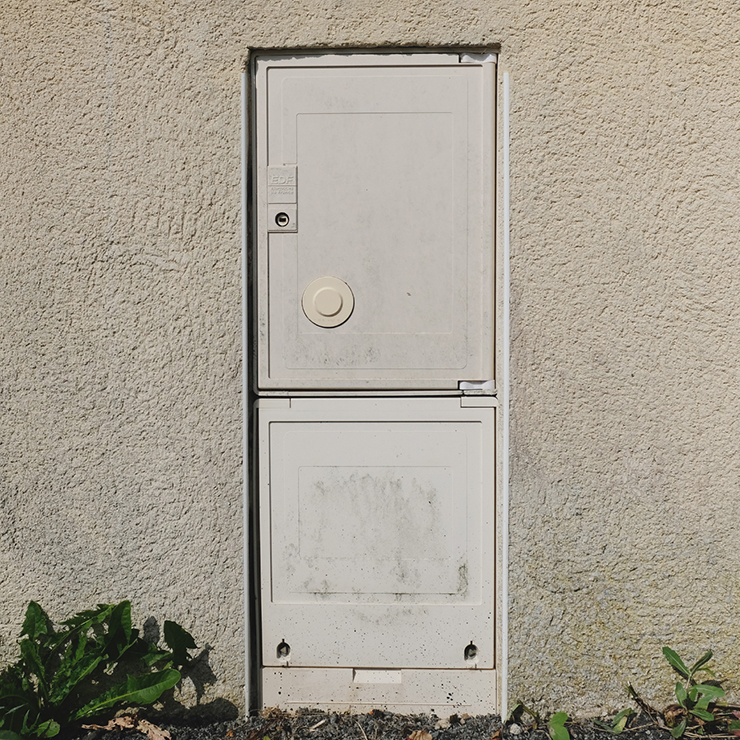

  • Petit coffret de branchement encastré au pied d’une façade
    Coffret de branchement en façade. Crédit : Guillaume Magnaudet / EGLEFOR — Licence : CC BY.

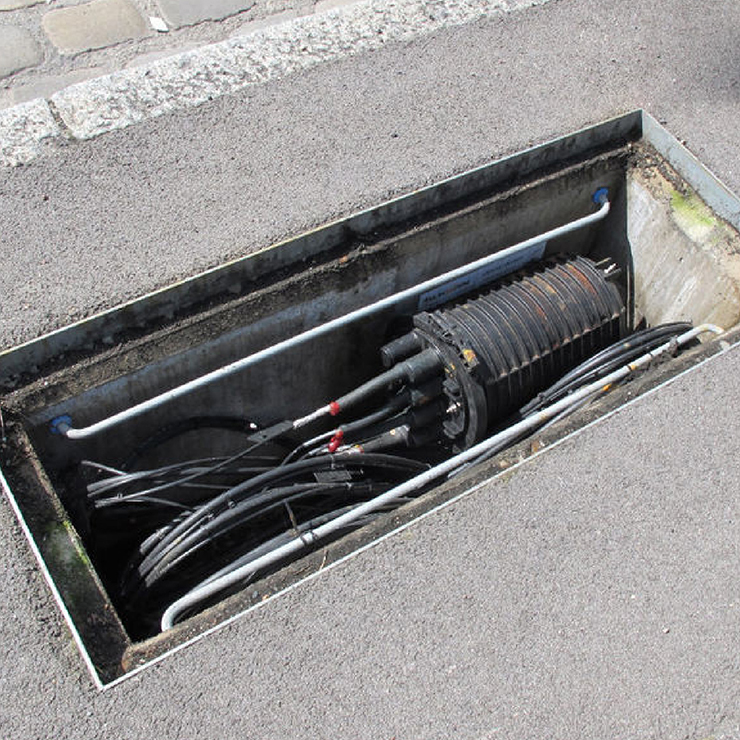

  • Chambre de télécommunications ouverte dans un trottoir et contenant des câbles
    Chambre de télécommunications ouverte. Crédit : Vivien Guéant / Wikimedia Commons — Licence : CC BY.

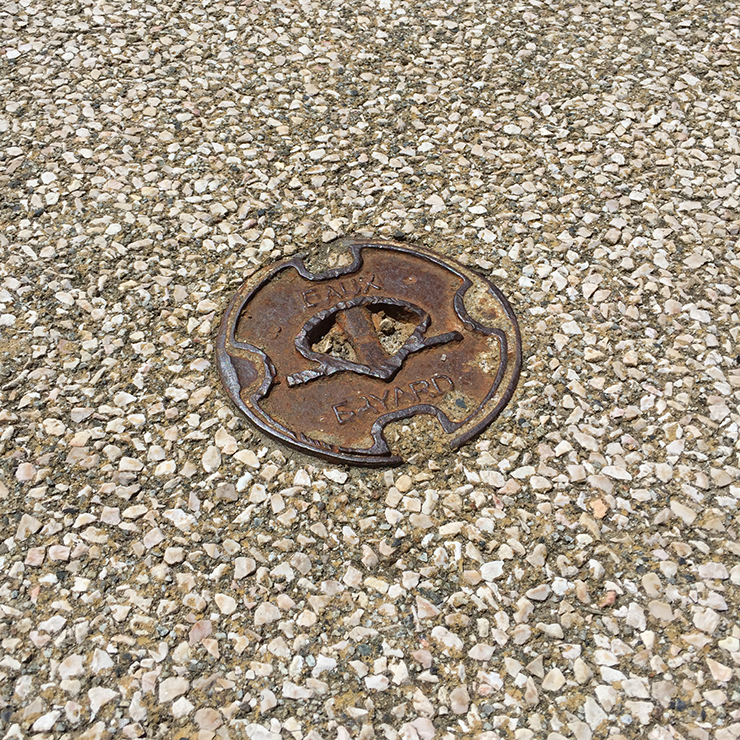

  • Petit tampon métallique circulaire encastré dans un revêtement en béton
    Petit tampon circulaire de réseau. Crédit : Guillaume Magnaudet / EGLEFOR — Licence : CC BY.

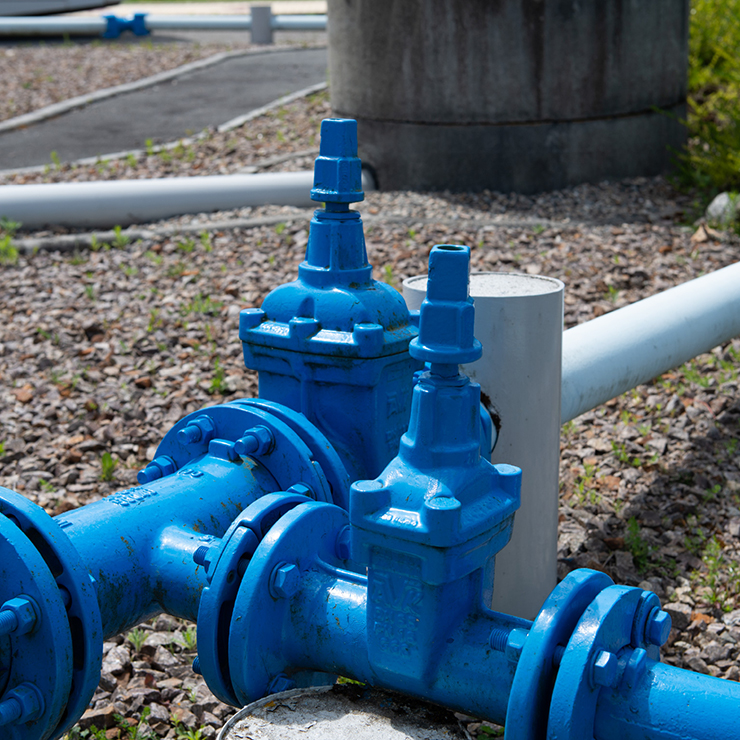

  • Ensemble de vannes et de canalisations peintes en bleu sur un réseau d’eau
    Vannes d’un réseau d’eau. Crédit : Philippe Pichard / EGLEFOR — Licence : CC BY.

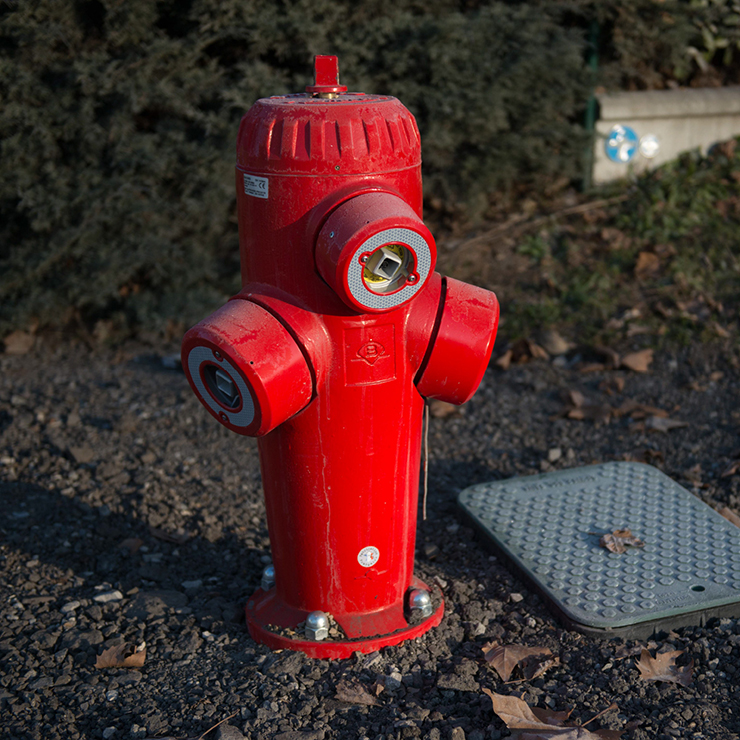

  • Poteau d’incendie rouge installé en bordure d’un espace public
    Poteau d’incendie. Crédit : Philippe Pichard / EGLEFOR — Licence : CC BY.

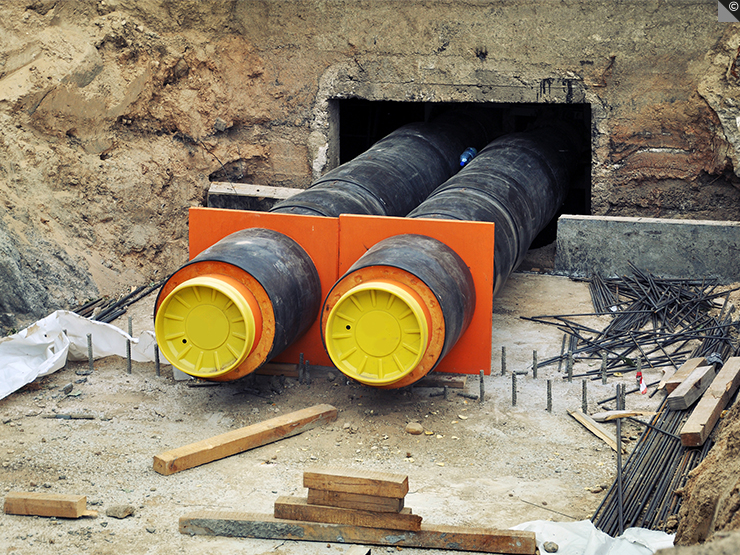

  • Deux canalisations préisolées entrant dans un ouvrage depuis une fouille
    Canalisations préisolées en entrée d’ouvrage. Crédit : struvictory / Adobe Stock — Licence : CC BY.

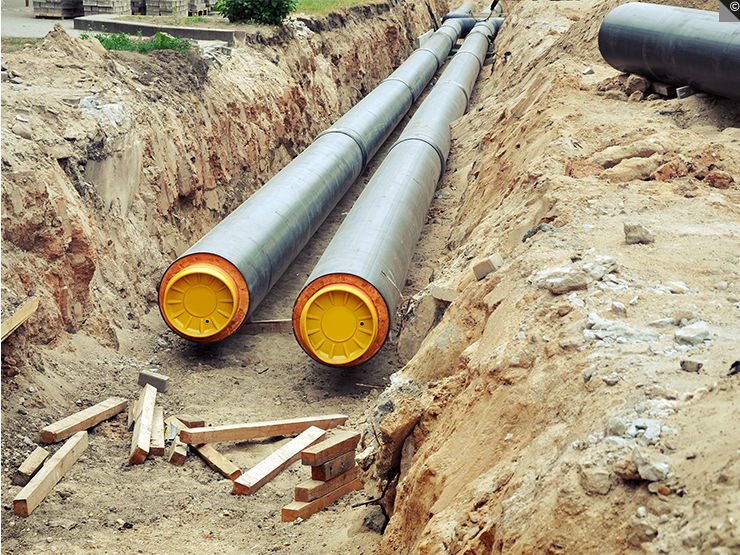

  • Deux canalisations préisolées posées côte à côte dans une tranchée
    Canalisations préisolées en tranchée. Crédit : struvictory / Adobe Stock — Licence : CC BY.

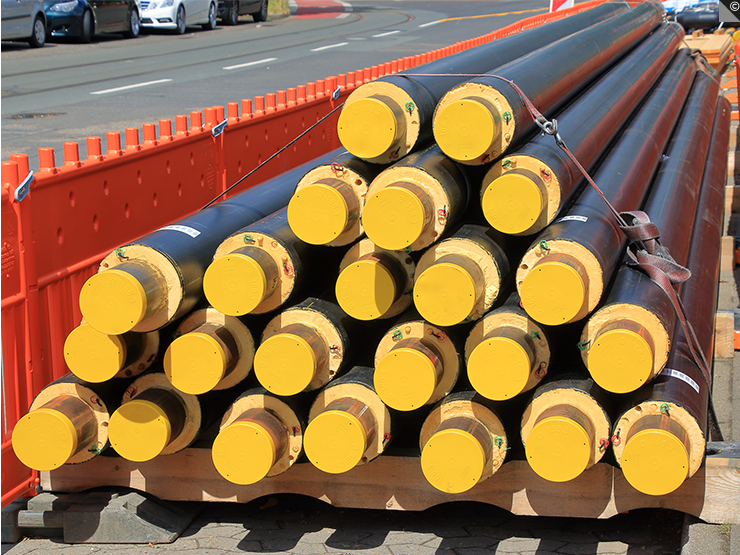

  • Faisceau de tubes noirs stockés avec des bouchons jaunes à leurs extrémités
    Tubes de réseau obturés. Crédit : mifoto / Adobe Stock — Licence : CC BY.

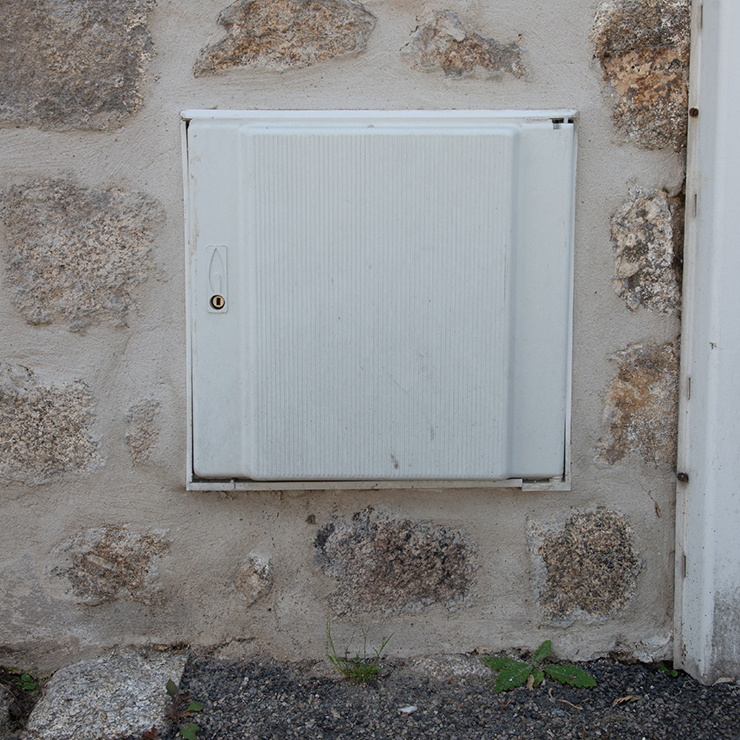

  • Coffret technique gris encastré dans un mur en pierre
    Coffret technique encastré dans un mur. Crédit : Eskil Helgesen / Unsplash — Licence : CC BY.

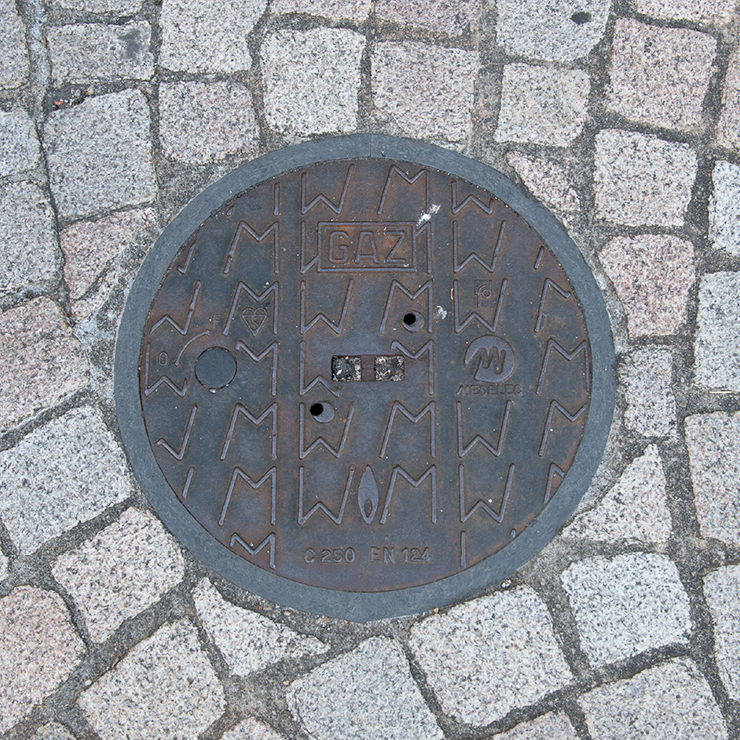

  • Tampon de regard circulaire intégré à un pavage de pierres
    Tampon circulaire dans un pavage. Crédit : Sophie Vinetlouis / Unsplash — Licence : CC BY.



  • Porte métallique d’accès à un local technique aménagée dans une façade
    Porte d’accès à un local de réseau. Crédit : vitedevil / Envato Elements — Licence : CC BY.



Que signalent les affleurants ?

Les affleurants peuvent signaler des réseaux sensibles ou non sensibles tels que :

  • le transport et distribution de gaz
  • les canalisations gravitaires d’eau usées et pluviales
  • les lignes de distribution électriques
  • les réseaux d’éclairage public, de feux tricolores
  • les réseaux de télécommunications
  • les réseaux de chauffage urbain
  • les réseaux de fluides industriels

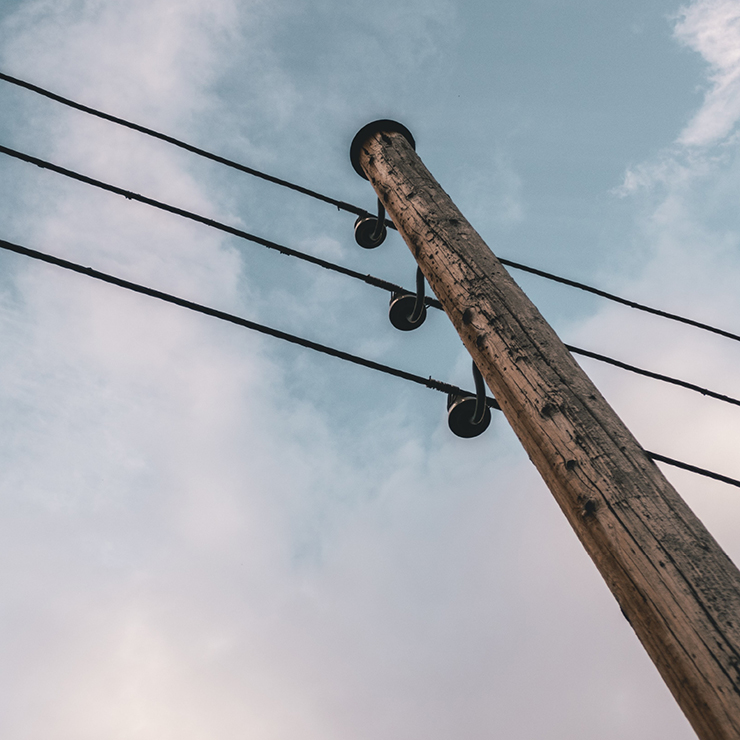

  • Poteau en bois portant plusieurs lignes aériennes
    Réseau aérien sur poteau en bois. Crédit : elxeneize / Envato Elements — Licence : CC BY.

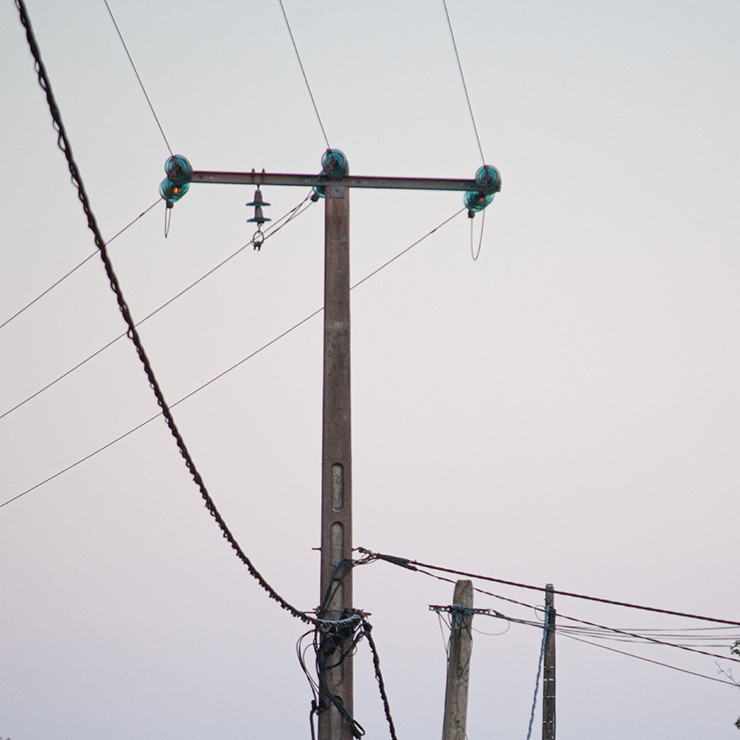

  • Poteau supportant des conducteurs électriques et des câbles de télécommunications
    Réseaux aériens sur poteau. Crédit : Philippe Pichard / EGLEFOR — Licence : CC BY.

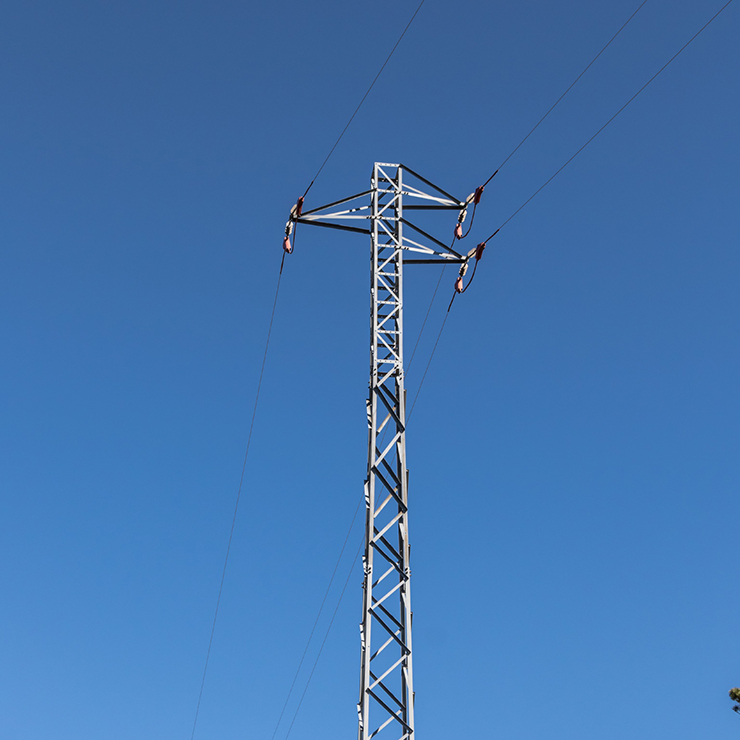

  • Pylône métallique de distribution portant une ligne électrique aérienne
    Ligne électrique sur pylône métallique. Crédit : Guillaume Magnaudet / EGLEFOR — Licence : CC BY.

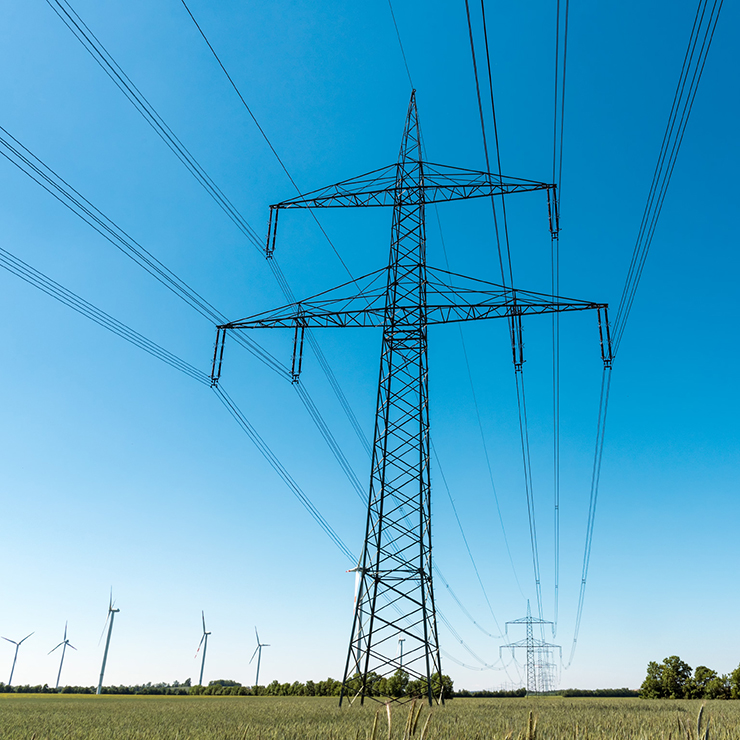

  • Pylône électrique à haute tension et conducteurs aériens au-dessus d’un paysage
    Pylône électrique à haute tension. Crédit : Philippe Pichard / EGLEFOR — Licence : CC BY.

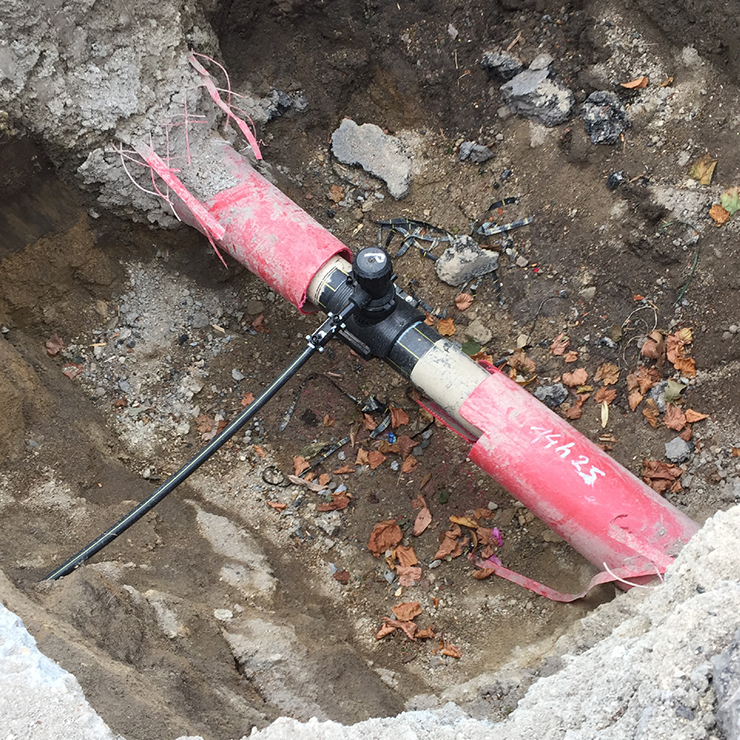

  • Canalisation rouge découverte dans une fouille avec un dispositif fixé sur le tube
    Canalisation rouge découverte en fouille. Crédit : Philippe Pichard / EGLEFOR — Licence : CC BY.

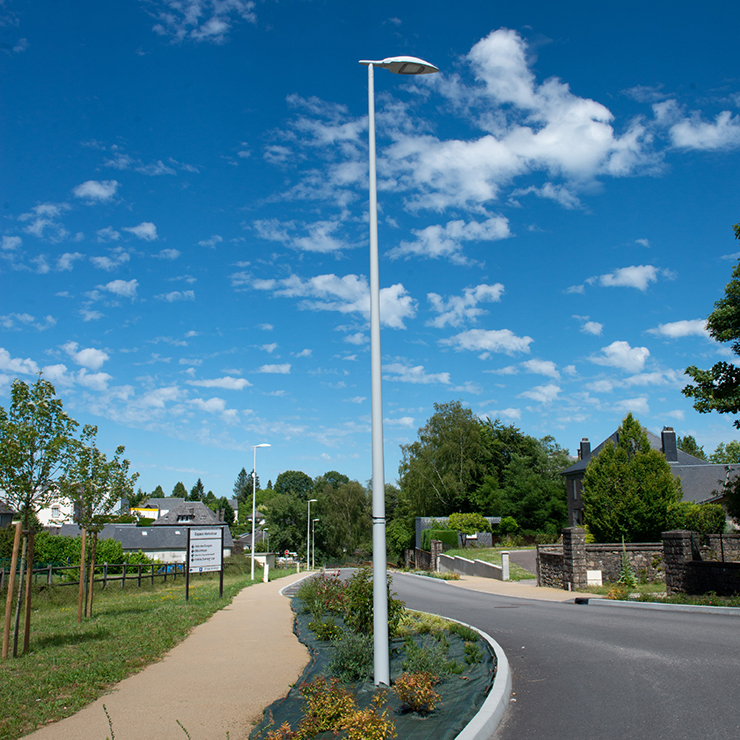

  • Mât d’éclairage public installé le long d’une voie urbaine
    Mât d’éclairage public. Crédit : Guillaume Magnaudet / EGLEFOR — Licence : CC BY.

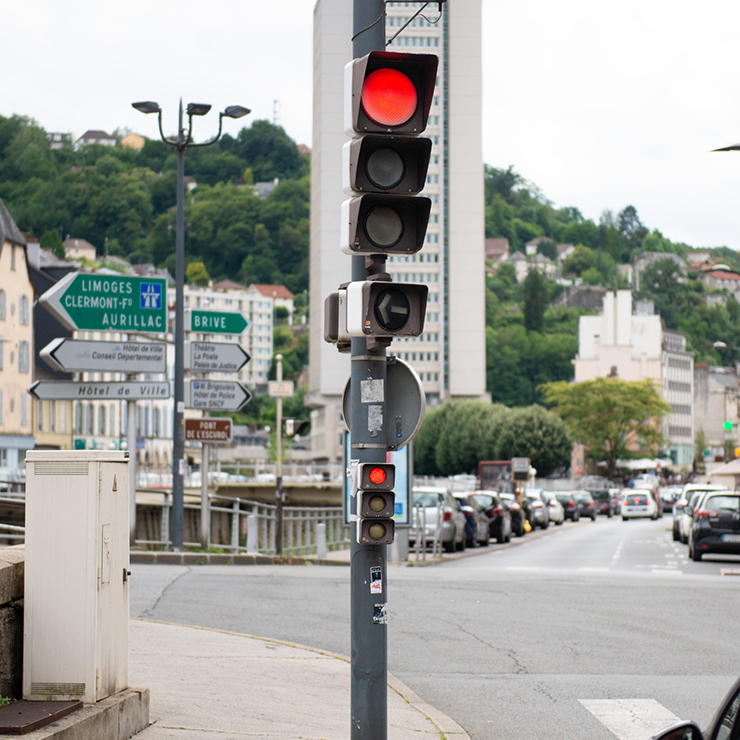

  • Feu de circulation routière installé sur un poteau en milieu urbain
    Feu de circulation routière. Crédit : Philippe Pichard / EGLEFOR — Licence : CC BY.

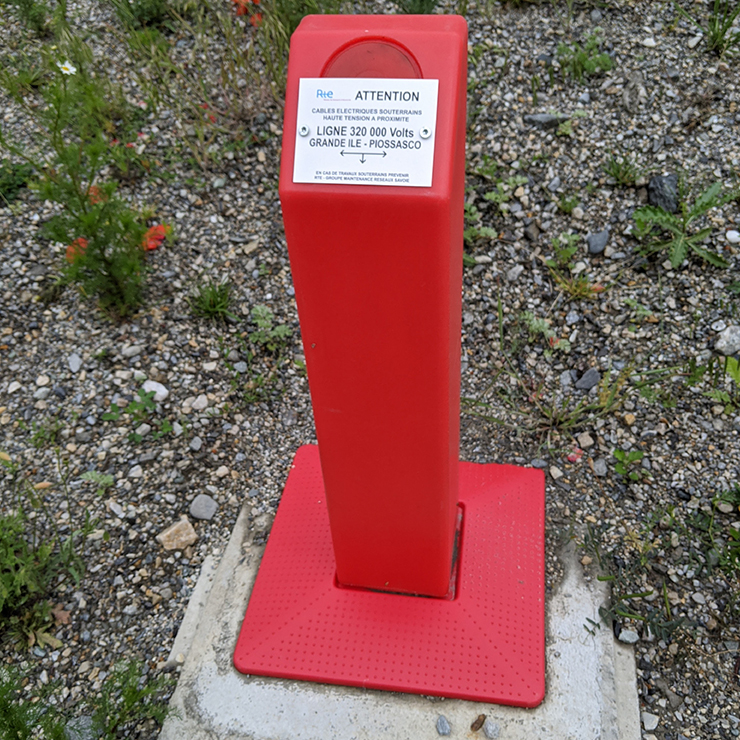

  • Borne rouge de repérage d’un réseau installée en bordure de terrain
    Borne rouge de repérage de réseau. Crédit : alexmodesto73 / Wikimedia Commons — Licence : CC BY.

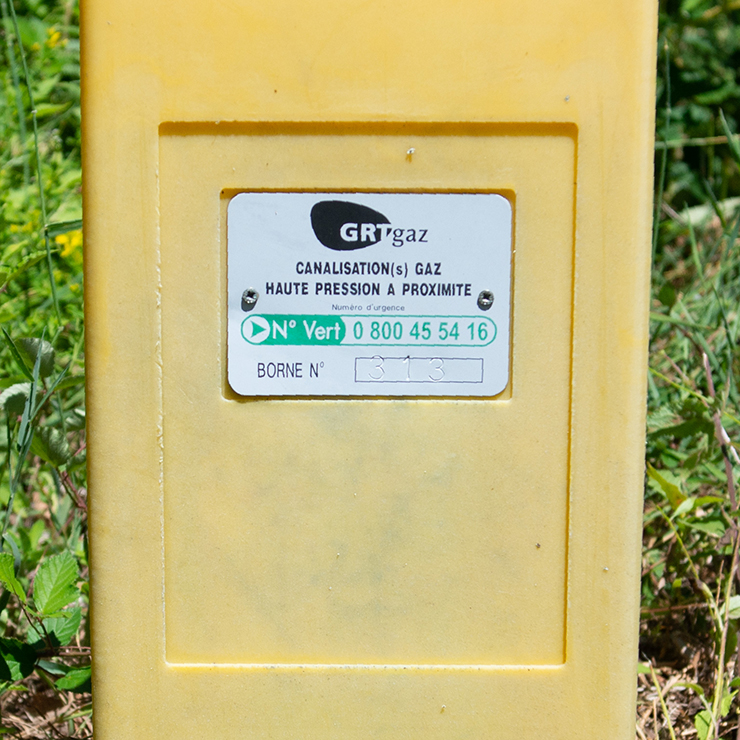

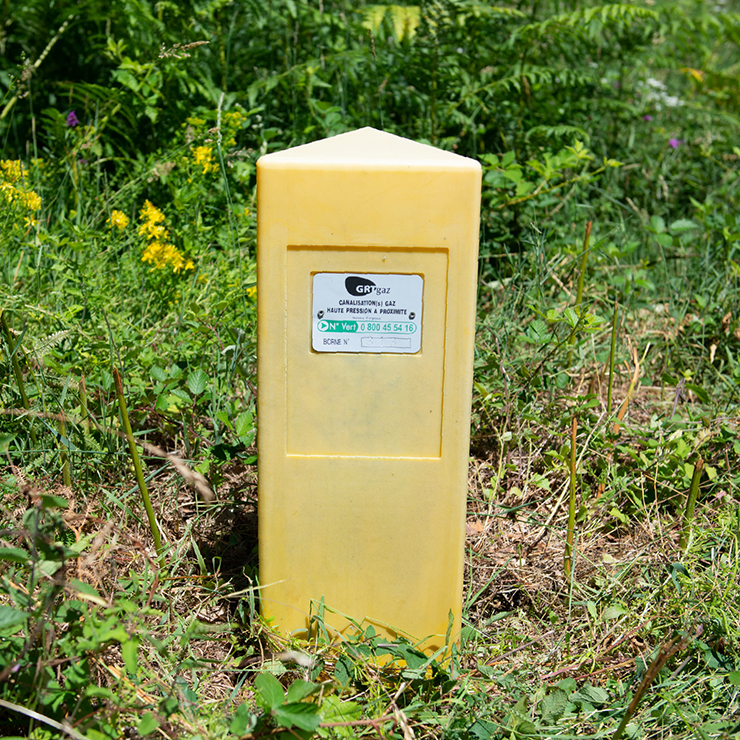

  • Borne jaune portant une plaque de repérage d’une canalisation de gaz
    Borne jaune de repérage du réseau de gaz. Crédit : Philippe Pichard / EGLEFOR — Licence : CC BY.

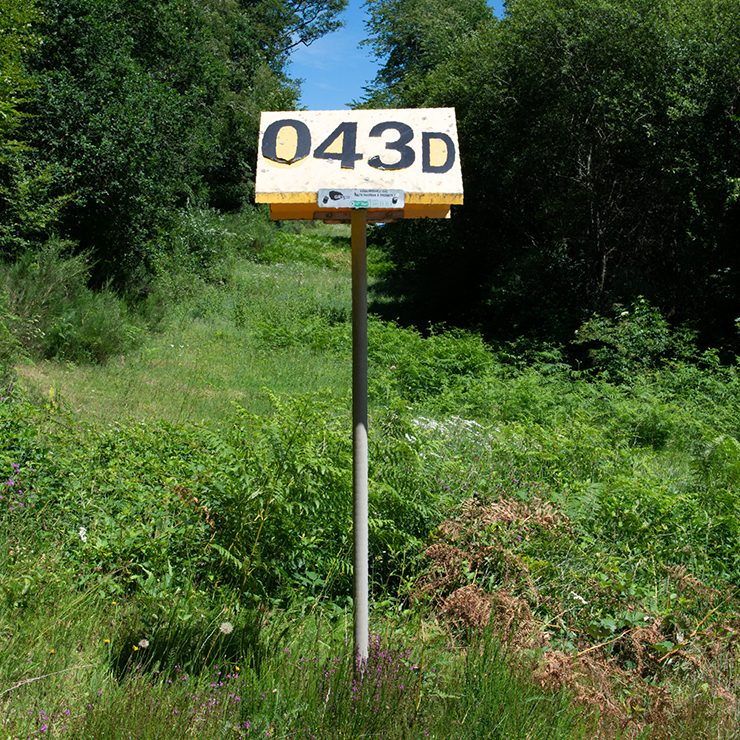

  • Plaque numérotée 043D fixée sur un piquet pour repérer une canalisation
    Plaque de repérage de canalisation. Crédit : Philippe Pichard / EGLEFOR — Licence : CC BY.



  • Gros plan sur une plaque GRDF fixée à une borne jaune de repérage du réseau de gaz
    Plaque GRDF sur une borne de gaz. Crédit : Philippe Pichard / EGLEFOR — Licence : CC BY.



Quelles informations permettent d’identifier les affleurants ?

Trois types d’informations nous donnent des renseignements pour savoir à quel type de réseaux appartiennent les affleurants rencontrés :

  • le nom : la lecture de certains affleurants permet simplement d’identifier à quel type de réseau on a affaire. C’est souvent le cas des bouches à clef et des plaques d’identifications. La destination du réseau est directement notée dessus.

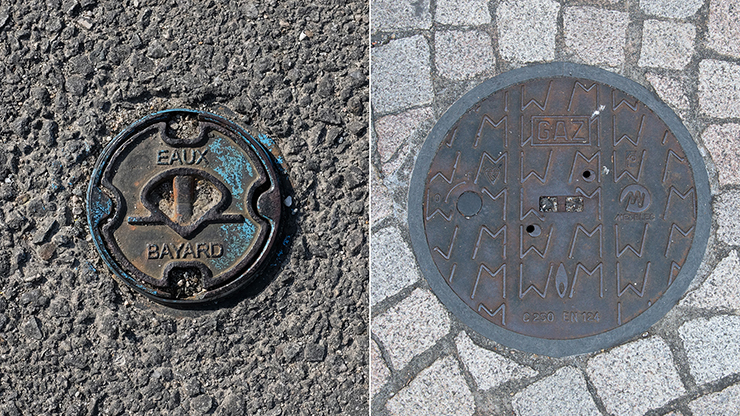

Montage de deux tampons circulaires signalant des équipements d’un réseau d’eau
Repères au sol d’un réseau d’eau. Crédit : Philippe Pichard / EGLEFOR et Guillaume Magnaudet / EGLEFOR — Licence : CC BY.



  • le symbole : dans certains cas, les affleurants portent des symboles, en particulier lorsqu’il s’agit de réseaux de distribution électrique, gaz et de télécommunication.

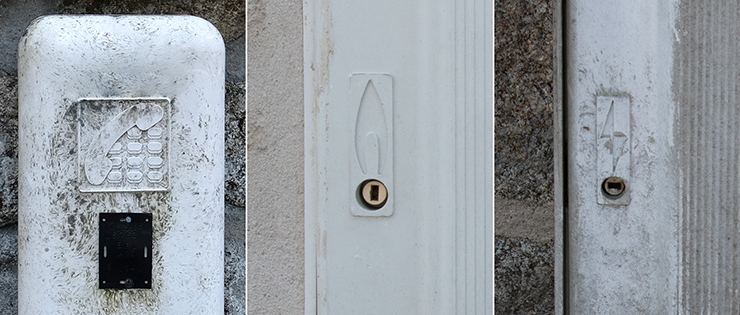

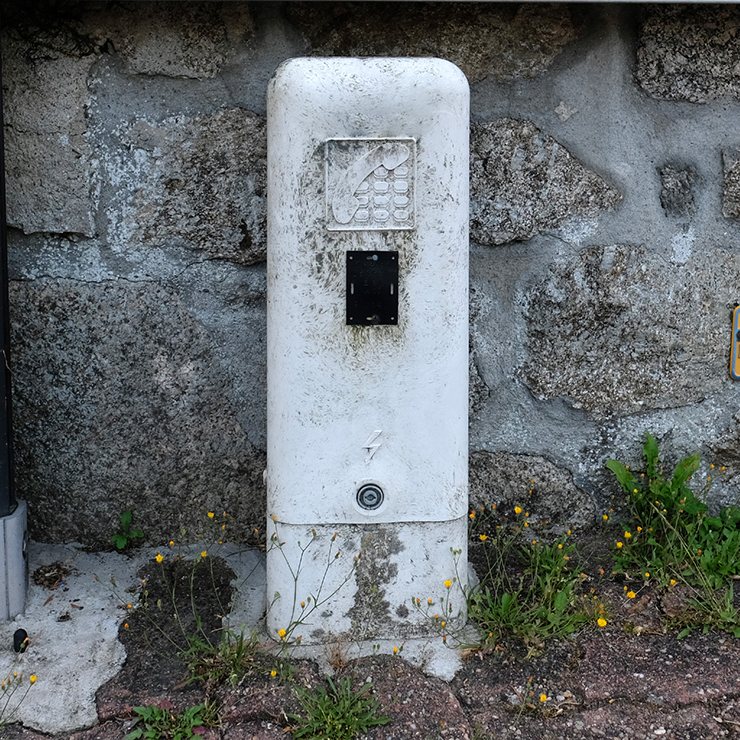

Montage de trois plaques et repères de réseau fixés sur des façades
Repères de réseau fixés en façade. Crédit : gauche : Guillaume Magnaudet / EGLEFOR ; centre et droite : Philippe Pichard / EGLEFOR — Licence : CC BY.



  • la couleur : lorsque les affleurants sont colorés, les couleurs utilisées sont les mêmes que les couleurs des grillages avertisseurs qui correspondent. À savoir pour les principaux
    • JAUNE : gaz, hydrocarbures
    • ROUGE : électricité, éclairage public
    • VERT : télécommunications

Exception : la borne incendie qui est rouge alors qu’elle distribue de l’eau potable.

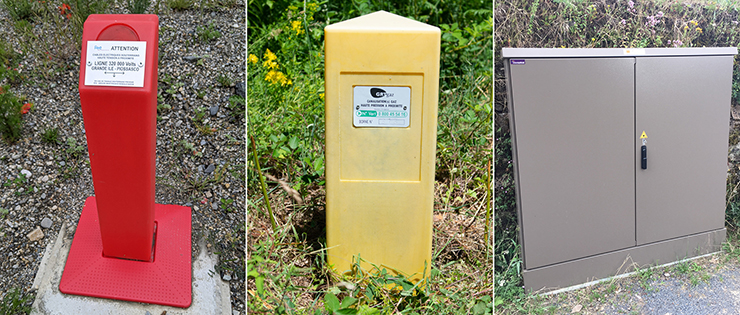

Montage montrant une borne rouge, une borne jaune et une armoire technique grise de réseaux
Bornes et armoire de réseaux. Crédit : gauche : alexmodesto73 / Wikimedia Commons ; centre : Philippe Pichard / EGLEFOR ; droite : Guillaume Magnaudet / EGLEFOR — Licence : CC BY.



  • La localisation des réseaux par le repérage des affleurants est la méthode traditionnelle pour « deviner » où sont les réseaux enterrés. Cette méthode est simple, mais manque de précision. On dispose aujourd’hui de techniques de géo-détection plus sophistiquées pour repérer les réseaux invisibles à l’œil, tels que l’utilisation de géoradars, de détection magnétique et acoustique ou encore la géolocalisation de capteurs.

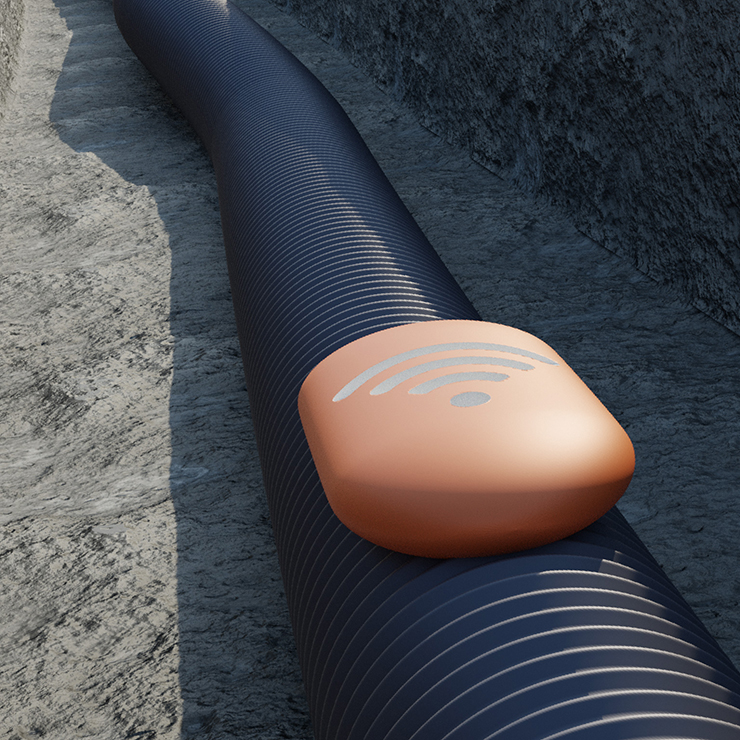

Illustration d’un marqueur électronique orange posé sur une canalisation noire dans une tranchée
Marqueur électronique sur une canalisation enterrée. Crédit : Tanguy Delcroix / EGLEFOR — Licence : CC BY.



  • La modélisation des réseaux enterrés est un des enjeux que les collectivités vont devoir relever pour rendre la ville du futur plus performante.
